?一、產品概述

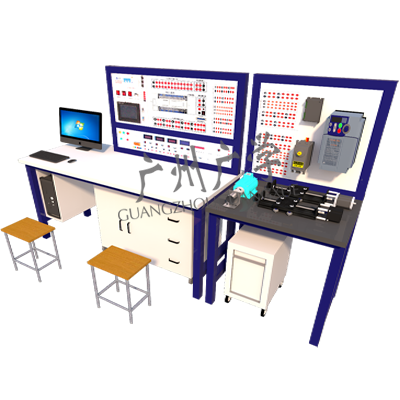

? ? ? 該套設備是廣州廣學教學設備有限公司與勞動與社會保障部職業技能鑒定中心、中國高技能裝備研究所、廣東勞動廳電工專家組等專家、教授、工程師共同為電工技師、電工高級技師的職業培訓與技能鑒定及工業自動化控制實訓而研制的，集PLC、變頻器、觸摸屏、工業網絡、傳感器、計算機于一體的標準化實訓設備。為了結合教學的要求，在設計過程中參考了《電工操作技能考試手冊》、《維修電工職業技能培訓與鑒定實訓設備技術規范》、《維修電工職業技能培訓與鑒定實訓設備配置規范》、《可編程控制器技術》、《變頻器技術》、《現代電工新技術》等多種教材，從中挑選了實訓項目。適應于職業學院、技師學院、技工學校、中等職業院校的技能與技能人才培訓、教學、實驗實操、考核、鑒定等使用?？蛇M(jìn)行PLC基本指令的編程、典型實訓項目的實訓，變頻器的基本實訓，觸摸屏項目的實訓，以及PLC與變頻器、PLC與觸摸屏、觸摸屏與變頻器間的網絡實訓的等項目的實訓，從而使學生掌握PLC、變頻器、觸摸屏、網絡技術等的基本技能、綜合應用技能等的應用能力，達到操作訓練、指令訓練及程序設計的目的。
二、技術參數
1)工作電源：三相五線 ?380V±5％ ?50Hz；
2)安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；
3)額定功率：≤0.75Kw；
4)環境溫度：－10℃ ～40 ℃；
5)相對濕度：≤90%(25 ℃)；
6)電機功率：180W 含歐姆龍編碼器；
7)外形尺寸：1800×700×1280m；
8)變 頻 器：三菱FR-A840-0.75KW；
9)變頻器組件：A7AP；
10)P L C：三菱FX3U-48MT；
11)PLC擴展模塊：FX3U-4AD、FX3U-4DA、FX2N-1PG；
12)觸 摸 屏：昆侖通泰7062Ti；
13)設備重量：60kg。
