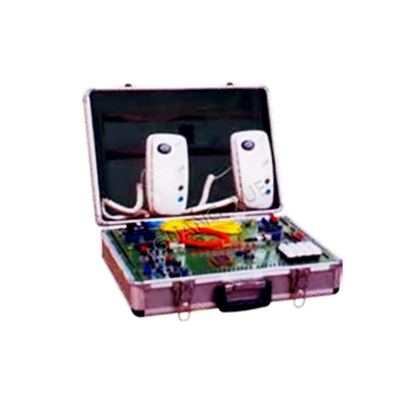

GX-TX09A 光纖通訊傳輸電路實驗箱

GX-TX09A 光纖通訊傳輸電路實驗箱有很強的信道編碼實驗；CMI、5B1C、5B6B、加擾解擾等線路編碼功能；增強了復接解復接功能、信令功能、系統性實驗功能，在信令的支持下能完成平臺間的電話呼叫接續系統實驗；增加了液晶鍵盤控制，取代原有的接插件；光輸入、輸出接口均設計朝外，方便連接其它光器件；留有硬件擴展接口，可選配LED或LD性能測試模塊，具有無光告警、自動功率控制APC等功能。實驗平臺布局美觀、結構緊湊、并附有機玻璃保護。適合各大院校光通信專業的專科生、本科生、研究生以及教師和相關的科研技術人員使用。

詳情

?一、產品簡述

? ? ? GX-TX09A 光纖通訊傳輸電路實驗箱有很強的信道編碼實驗；CMI、5B1C、5B6B、加擾解擾等線路編碼功能；增強了復接解復接功能、信令功能、系統性實驗功能，在信令的支持下能完成平臺間的電話呼叫接續系統實驗；增加了液晶鍵盤控制，取代原有的接插件；光輸入、輸出接口均設計朝外，方便連接其它光器件；留有硬件擴展接口，可選配LED或LD性能測試模塊，具有無光告警、自動功率控制APC等功能。實驗平臺布局美觀、結構緊湊、并附有機玻璃保護。適合各大院校光通信專業的專科生、本科生、研究生以及教師和相關的科研技術人員使用。

二、產品指標與特點

1）光端機三對：1310、1550、850各一對（850為多模，選配）；

2）1310用收發一體式；1550用LD激光器和LD光檢測器及分立元件組成；850用LED發光器和檢測器及分立元件組成；實驗箱光端機配置齊全；

（1）既有一體化光端機，又有分立器件組成的光收發模塊；

（2）有數字光收發模塊，有模擬光收發模塊端；

（3）有單模光纖傳輸模塊，有多模光纖傳輸模塊；

3）實驗箱信源至電接口、電接口至光接口、光接口至光通路均分開，有助學生理解通信系統。
