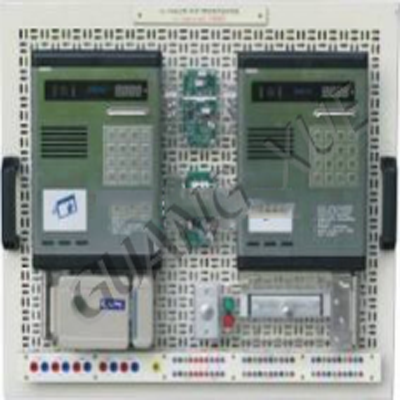

GX-LY20L 智能樓宇通用實訓考核設備

“GX-LY20L 智能樓宇通用實訓考核設備”采用“工”字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。 1）落地式結構：降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。 2）四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。 3）獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。 4）總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。 5）靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。

詳情

一、產品概述

? “GX-LY20L ?智能樓宇通用實訓考核設備”采用“工”字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。

1）落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性；

2）四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝；

3）獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊；

4）總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統；

5）靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。

二、技術規格

1）外形尺寸：2440mm×1730mm×1798mm（長×寬×高）；

2）網孔板尺寸：748mm×598mm；

3）總體電源輸入：AC220V，第三方式接地；

4）直接電源輸出：單相三芯暗插座，AC220V；

5）受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕；

6）受控保護方式：16A單相漏電保護開關、直流開關電源；

7）受控電源輸出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V；

8）直流電源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）；
